Jaka jest różnica między przełącznikami SPDT i DPDT?

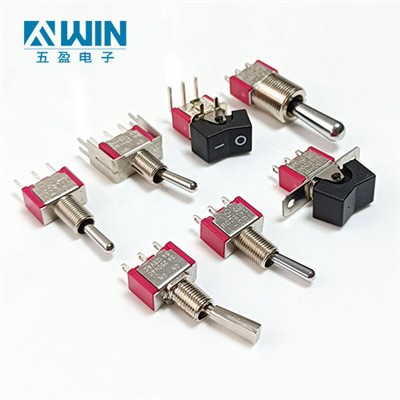

Przełącznikisą szeroko stosowane w obwodach elektronicznych do sterowania przepływem energii elektrycznej. Występują w różnych konfiguracjach, w tym z pojedynczym słupem i podwójnym rzutem (SPDT) i dwubiegunem z podwójnym rzutem (DPDT). Zrozumienie różnic między tymi dwoma typami przełączników dwustabilnych jest niezbędne w celu wybrania odpowiedniego przełącznika do konkretnego zastosowania.

Liczba tyczek i rzutów:

SPDT: Jednobiegunowe przełączniki podwójnego rzutu mają jeden zacisk wejściowy (biegun) i dwa zaciski wyjściowe (rzuty). Oznacza to, że przełącznik może sterować połączeniem jednego obwodu pomiędzy dwiema różnymi ścieżkami.

DPDT: Dwubiegunowe przełączniki podwójnego rzutu mają dwa zaciski wejściowe (bieguny) i cztery zaciski wyjściowe (rzuty). Dzięki temu przełącznik może kontrolować połączenie dwóch niezależnych obwodów pomiędzy dwiema różnymi ścieżkami jednocześnie.

Konfiguracje przełączania:

SPDT: W przełącznikach SPDT przesunięcie przełącznika zmienia połączenie pomiędzy wspólnym zaciskiem (wejściem) a jednym z dwóch zacisków wyjściowych. Może podłączyć wspólny zacisk do jednego lub drugiego zacisku wyjściowego, ale nie do obu jednocześnie.

DPDT: Przełączniki DPDT oferują większą wszechstronność, ponieważ mają dwa niezależne zestawy styków. Przesunięcie przełącznika umożliwia podłączenie jednego wspólnego zacisku do jednego z dwóch zacisków wyjściowych w jednym zestawie i jednoczesne podłączenie drugiego wspólnego zacisku do jednego z dwóch zacisków wyjściowych w drugim zestawie.

Aplikacje:

SPDT: Przełączniki te są powszechnie używane w zastosowaniach, w których pojedynczy obwód musi być przełączany pomiędzy dwiema różnymi ścieżkami. Można ich na przykład używać w prostych zastosowaniach włączania/wyłączania, takich jak sterowanie żarówką lub silnikiem w jednym z dwóch kierunków.

DPDT: Przełączniki DPDT nadają się do bardziej złożonych zastosowań wymagających sterowania dwoma niezależnymi obwodami. Są często wykorzystywane w zastosowaniach takich jak silniki nawrotne, sterowanie kierunkiem przepływu prądu w obwodach elektronicznych lub przełączanie pomiędzy dwoma różnymi źródłami napięcia.

Uwagi dotyczące przestrzeni i okablowania:

SPDT: Przełączniki SPDT są zazwyczaj mniejsze w porównaniu do przełączników DPDT, dzięki czemu nadają się do zastosowań, w których przestrzeń jest ograniczona. Wymagają również mniejszej liczby połączeń, co upraszcza okablowanie.

DPDT: Ze względu na większy rozmiar i bardziej złożoną konfigurację przełączniki DPDT wymagają więcej miejsca i mogą wymagać większej liczby przewodów. Oferują jednak większą elastyczność i kontrolę nad wieloma obwodami.

Złożoność i koszt:

SPDT: Przełączniki SPDT są prostsze w projektowaniu i konstrukcji, co skutkuje niższymi kosztami produkcji. Są także łatwiejsze w instalacji i rozwiązywaniu problemów ze względu na prostą obsługę.

DPDT: Przełączniki DPDT są bardziej złożone i zazwyczaj droższe niż przełączniki SPDT ze względu na dodatkowe bieguny i rzuty. Mogą również wymagać bardziej zaawansowanych technik okablowania i starannego rozważenia podczas instalacji.

Podsumowując, chociaż przełączniki dwustabilne SPDT i DPDT służą do sterowania obwodami elektrycznymi, różnią się one pod względem liczby biegunów i rozstawów, konfiguracji przełączania, zastosowań, względów przestrzennych i okablowania, a także złożoności i kosztów. Zrozumienie tych różnic ma kluczowe znaczenie dla wyboru najodpowiedniejszego przełącznika dla wymagań i ograniczeń konkretnej aplikacji.
